一台为孩子设计的家庭早教设备

从孩子的日常需求出发，独立完成低成本硬件、多媒体显示、英语学习与语音交互的完整实现。

01 · 为什么要做这台设备

小孩正在读幼儿园中班，日常需求很明确：看绘本、听故事、看适龄动画，以及接触简单英语。

固定内容的玩具故事机难以更新，故事质量需要家长筛选；订阅型产品的长期成本较高。由家长选择、下载和整理内容，可以花一些精力换取更合适的阅读品质，也减少持续订阅的支出。

动画也是如此。英语版《小猪佩奇》等内容已经由家长挑选好，但把手机或平板交给孩子后，孩子往往会自行操作，离开原本的播放内容。因此，我希望把“家长维护内容”和“孩子使用设备”分成两个入口：家长负责筛选和维护内容，孩子主要通过语音完成日常操作，英语学习中的翻页、录音等交互则配合实体按键。网页提供另一个管理入口。

产品目标是一个用途明确、内容可更新、交互简单的家庭终端。它的主要的4种模式分别对应视频、音频、相册和英语学习。

有了这些目标，先看看开发完成后的实机效果。

02 · 实机演示：沿着视频看产品

这段实机视频，展示了默认表情、相册横竖屏切换、视频与动画播放，以及英语绘本学习模式。先从完整演示了解设备的使用形态，再展开讲解硬件与软件实现。

接下来，从器件选择与组装开始，详细说明整套方案。

03 · 硬件选择：把已有器件组织成产品

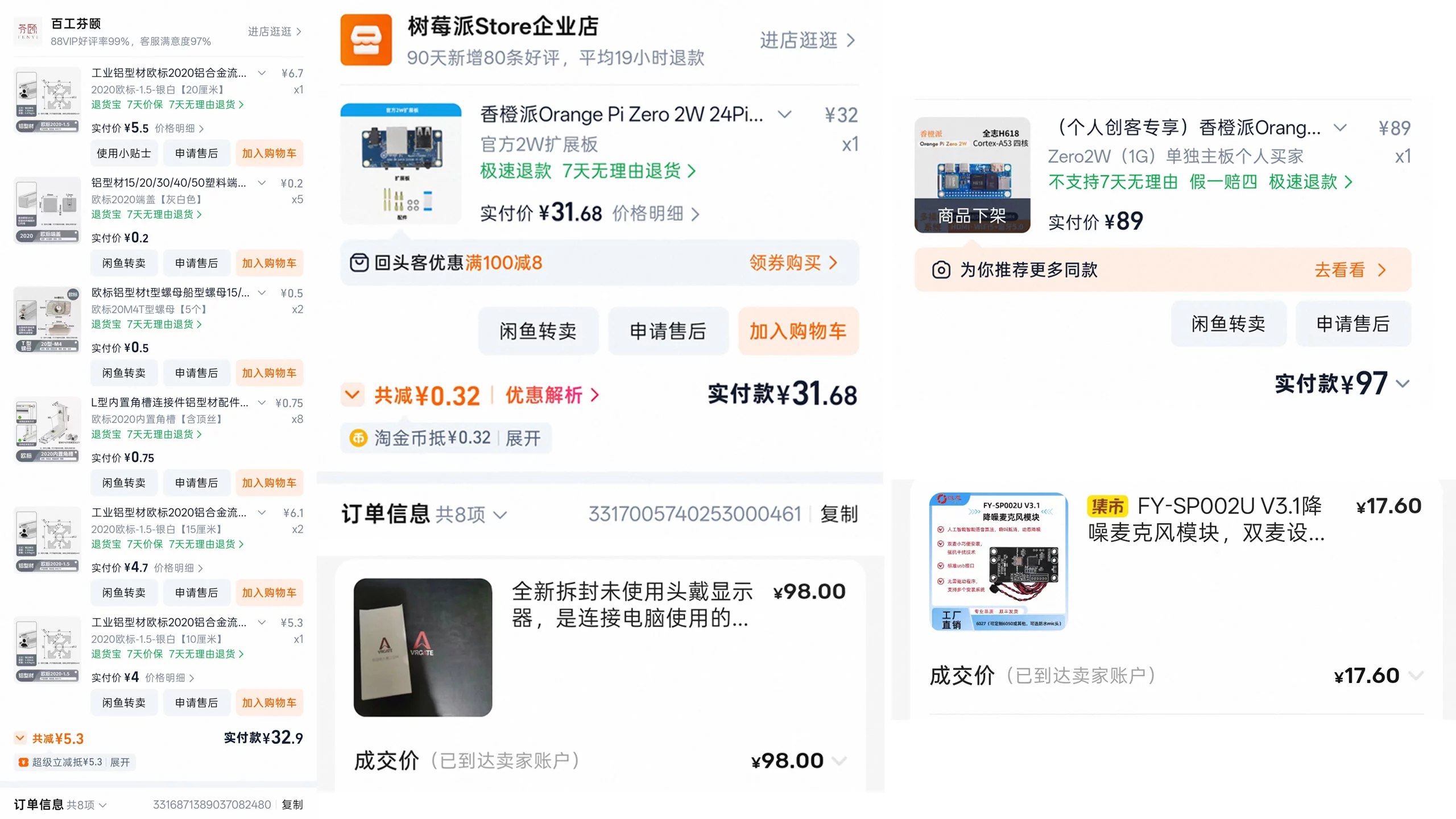

总成本约合计约 300 元。但很多其实是利旧产物。

存储取舍：本地 SD 卡运行系统，家庭 NAS 管理内容

开发板采用 SD 卡存储，手头可用的是一张 32 GB 闪迪卡。在实际使用中，这块开发板对SD卡的兼容性较挑剔，部分低端卡出现识别问题。若为了存放大量动画和故事而另购更大容量、兼容性可靠的卡，本地扩容的性价比并不理想。

因此，存储方案采用本地 SD 卡与家庭 NAS 配合：SD 卡承载系统和程序，动画视频、故事音频、照片及英语学习内容集中放在 NAS，通过网络共享挂载供设备使用。家长可以在电脑或其他终端整理、增删文件，后期新增一套动画、一批故事或新的学习内容时，主要操作就是将文件整理到 NAS 的对应目录中，再由程序扫描或更新媒体库。日常维护不必拔出 SD 卡，也不必为每次内容扩充单独操作板端存储。

这一选择同时考虑了器件兼容性、扩容成本和内容维护流程。NAS 中的媒体需要家庭局域网与共享服务可用。

为什么选择舵机驱动屏幕

这块拆机屏外形类似手机屏幕，原生为竖屏。照片、动画和学习页面的内容方向不同，需要在横屏与竖屏之间切换，因此将屏幕做成可旋转结构，让显示姿态适应使用场景。

在执行器选择上，手头已有的舵机可以直接控制目标角度，而硬件接入也简单：开发板的 40-pin 接口提供 PWM 功能引脚，可以利用板端硬件 PWM 输出控制信号，无需为这项动作另加 MCU。

软件将目标屏幕方向映射为已配置的舵机角度，再通过 PWM 控制转向。

选好器件后，开始搭建支架、转屏机构和整机连接。

04 · 硬件组装

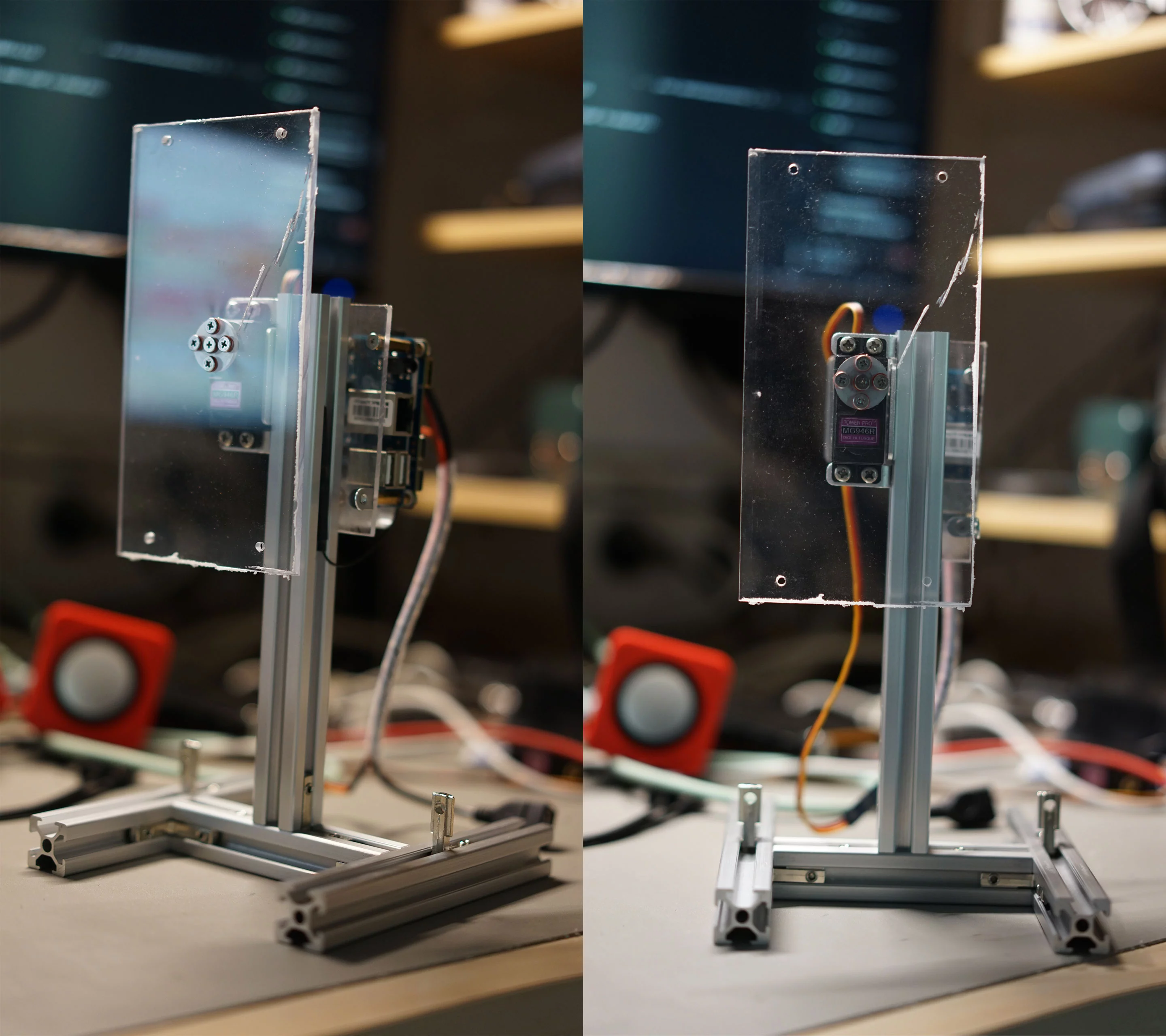

先搭建支撑结构与转屏机构

铝型材底座与竖向支撑组成设备骨架，透明安装板用于承载屏幕。舵机固定在竖向支撑附近，通过舵盘与安装板连接，使屏幕具备横竖方向切换的机械基础。

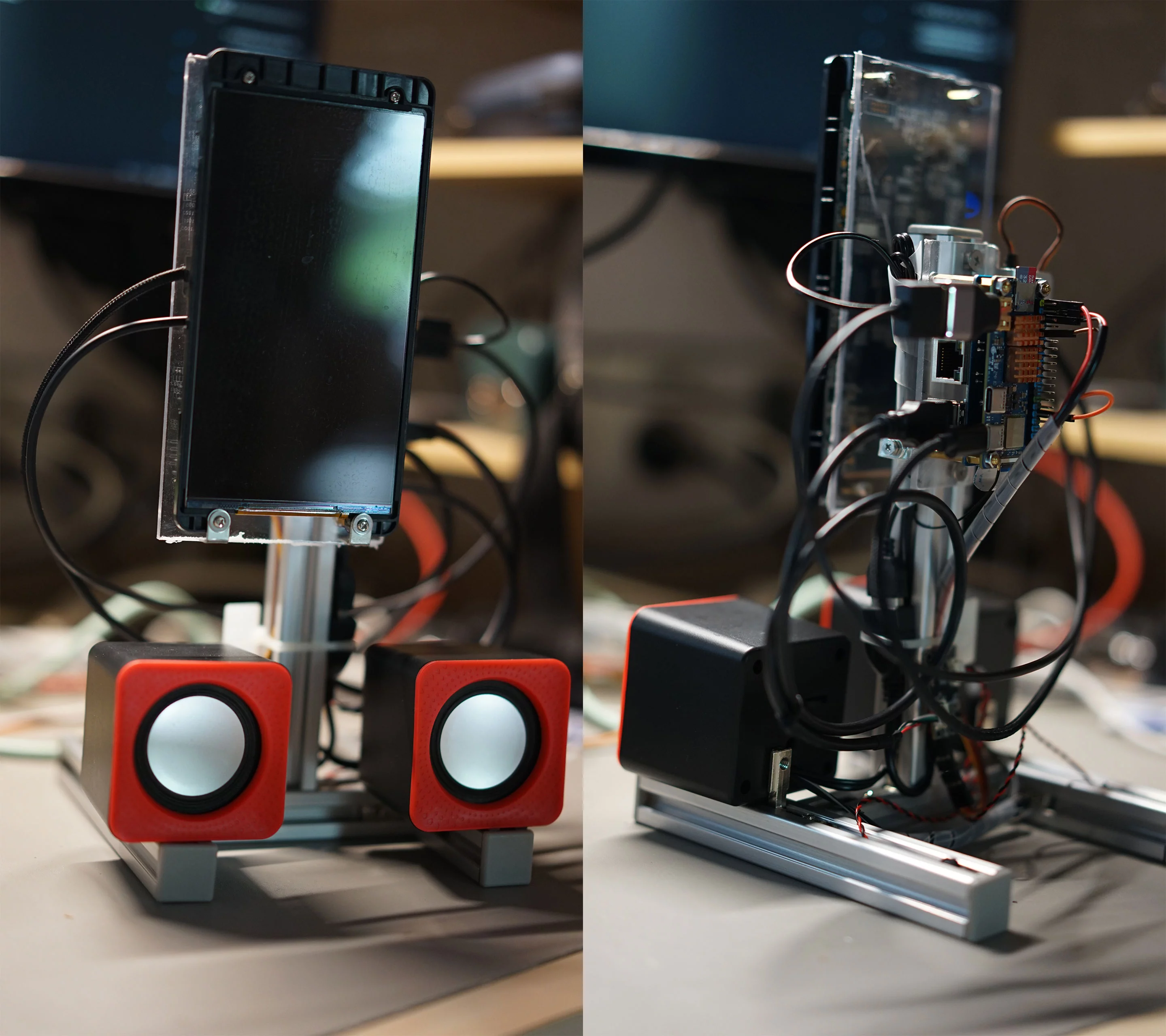

再完成屏幕、主控与音频连接

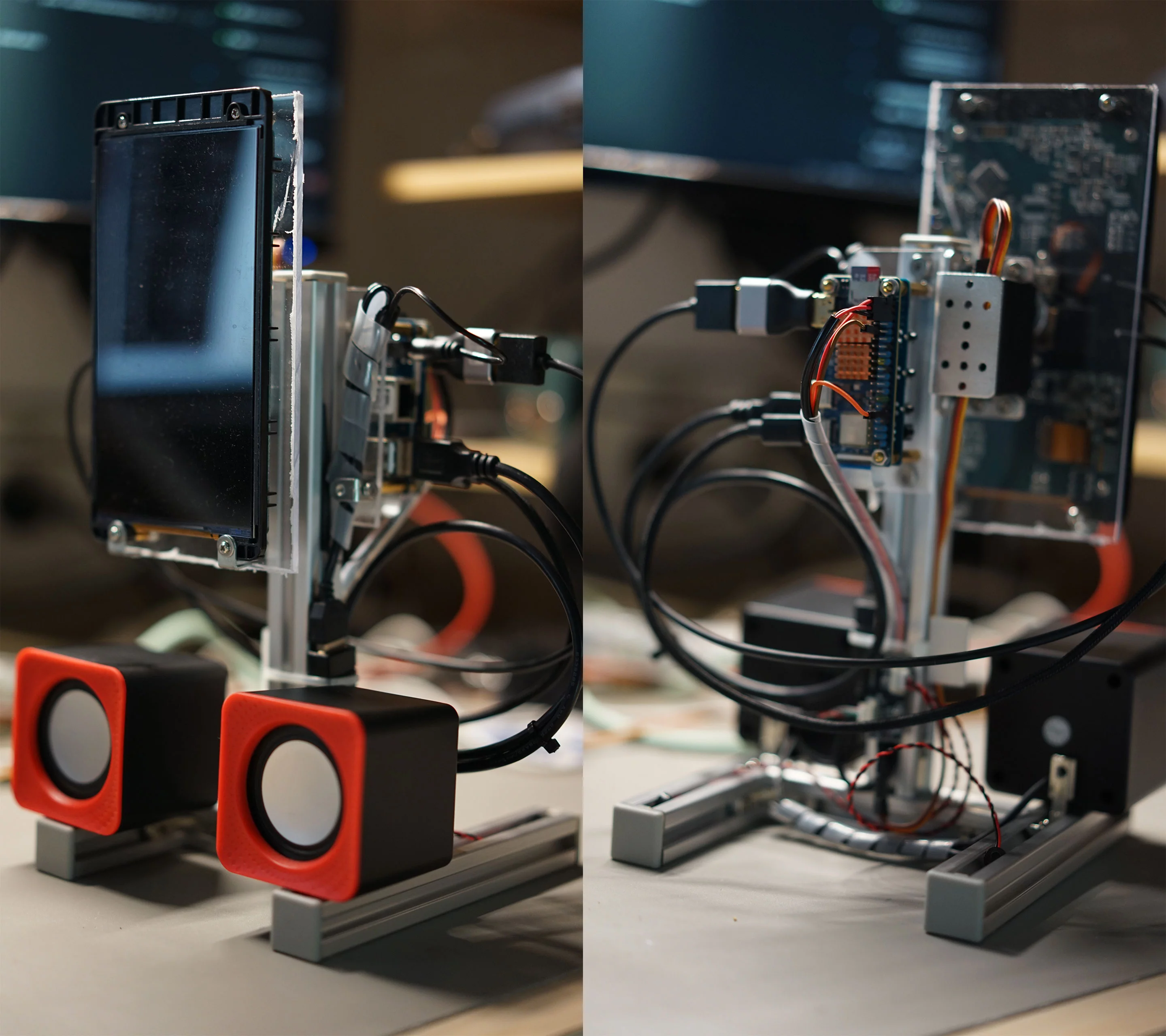

安装屏幕后，将 HDMI 显示连接、屏幕供电、开发板与扩展接口、USB 拾音和 3.5 mm 音箱组合起来。背部保留开放结构，方便检查接线、调试和替换器件。

硬件组装与软件开发同步推进。

05 · 软件架构：按职责拆分，按场景协作

系统使用 Armbian 命令行环境，减少桌面常驻开销。

业务链路可以概括为：语音或实体输入 → 意图 / 控制命令 → 主程序或学习服务 → 媒体与显示执行 → 状态反馈。 语音承担日常内容选择与控制，家长管理页提供网络、内容来源和播放状态的管理入口。

独立服务让网络配置、语音交互、媒体播放与学习页面分别迭代。接口形成了清晰的协作契约，也使故障定位可以沿着输入、控制、执行与反馈逐层展开。

06 · 多媒体技术路线：打通硬件加速与显示

从硬件规格到可用的软件链路

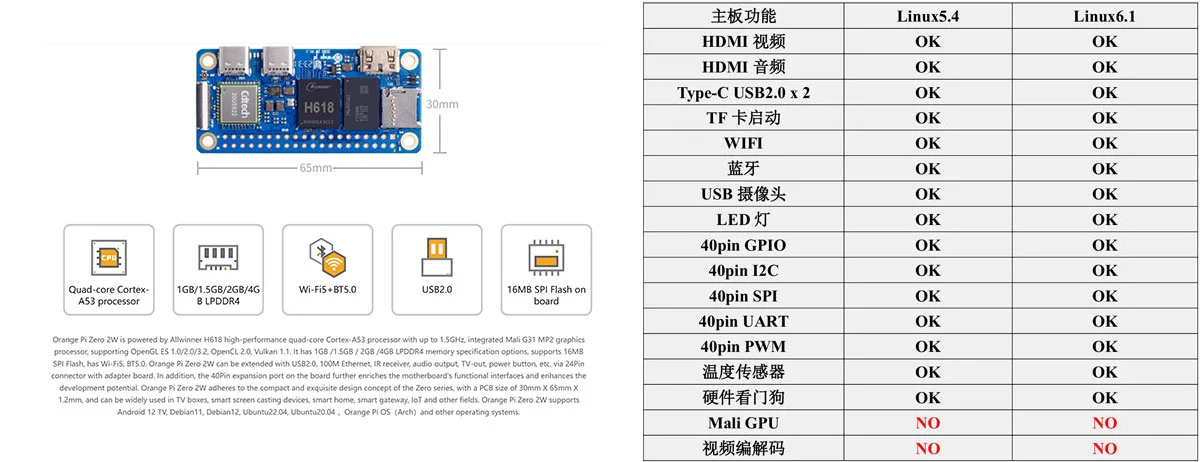

H618 集成 Mali-G31 GPU 和视频处理能力，但之前的方法固件文档是说当时的 Linux 版本都不支持。

自从有了GPT，一切皆可能。 GPT告知Armbian适配的线索，刷了一个尝试了下，确认内核驱动、Mesa/Panfrost、GStreamer 解码器都能正常工作，但其实整个过程中还是存在不少坑，甚至有些是系统内核的肯定，并且在开发的这一个月时间内，Armbian也在不断更新，已经填了不少坑。

视频链路

视频的解码渲染路径为：

GStreamer 解封装 / Cedrus VPU 解码
    ↓ NV12 DMA-BUF / appsink
Rust GBM + EGL + OpenGL ES 合成，输出 FBO
    ↓ native fence
DRM/KMS atomic commit
    ↓ HDMI
1440 × 2560 @ 59.97 Hz 原生竖屏显示

这条路线把媒体解码、GPU 合成和显示提交连接起来。DMA-BUF 用于跨模块传递图像缓冲，避免显式 CPU 转色回退；native fence 参与图形与显示同步。这里不把整条链路笼统宣称为绝对零拷贝，因为仍包含 GPU 合成到 FBO 的过程。

项目实测了 sun4i-drm 的原生 HDMI 模式，并区分显示节点与 Panfrost 渲染节点。判断 VPU 是否实际生效，并检查 active_decoder、hardware_decode 和 GStreamer 的实际 decoder 日志，硬件解码和渲染都已经实现。

显示模式如何切换

视频合成器、Slint 查看器和 Cog 网页是互斥显示会话。主程序在切换前回收旧会话资源，释放并重新取得 DRM master，完成显示所有权交接。独立音频可以与相册共存。

相册查看器使用 Slint 的 linuxkms / femtovg 后端。程序比较照片纵横比与屏幕方向，并通过配置的 PWM 舵机控制调整物理朝向。

网页视频中的工程难点

Cog / WPE WebKit 通过 DRM/GLES 显示页面，网页视频由 GStreamer 与 Cedrus 解码，再交给 WebKit 页面合成器。项目随主程序部署媒体兼容 shim，处理了几个跨组件问题：

这些细节体现了对驱动、媒体框架、GPU 同步和资源生命周期的理解。项目的技术深度来自将这些边界逐一打通。

07 · 英语学习：从网页内容到实体互动

后端采用 Go + Gin + SQLite，前端采用 Vue 3 + TypeScript + Vant。通过 go:embed 将构建后的前端嵌入 Go 程序，在同一 HTTPS 端口提供页面与 API，减少部署文件与跨域配置。

章节视频通过 HTTP Range 提供流式访问；页面使用 MediaRecorder 录音，服务端按用户、图书和章节保存记录。HTTPS 同时满足浏览器麦克风所需的安全上下文，证书与权限需要按板端环境配置。

媒体库支持分级或扁平图书目录，启动扫描后写入 SQLite，并通过 fsnotify、防抖重扫处理文件变化。章节稳定 ID 与历史记录保留策略，让内容更新不会简单破坏已有录音关系。

实体输入经 Go 服务映射，再由 WebSocket 驱动页面；断线重连与服务端页面状态恢复使学习过程能够继续。这里的设计把输入设备与页面布局解耦，后续可以调整遥控器或页面而保持控制协议。

按键方案的演进：先验证交互，再完善专用硬件

英语学习需要翻页、选择图书、录音和回放等少量操作。最初考虑通过开发板 40-pin 接口上的 UART 接入矩阵键盘，但矩阵键盘本身不能直接输出 UART 命令：要形成完善的输入模块，还需要 MCU 扫描行列按键、处理消抖，再通过串口发送事件。

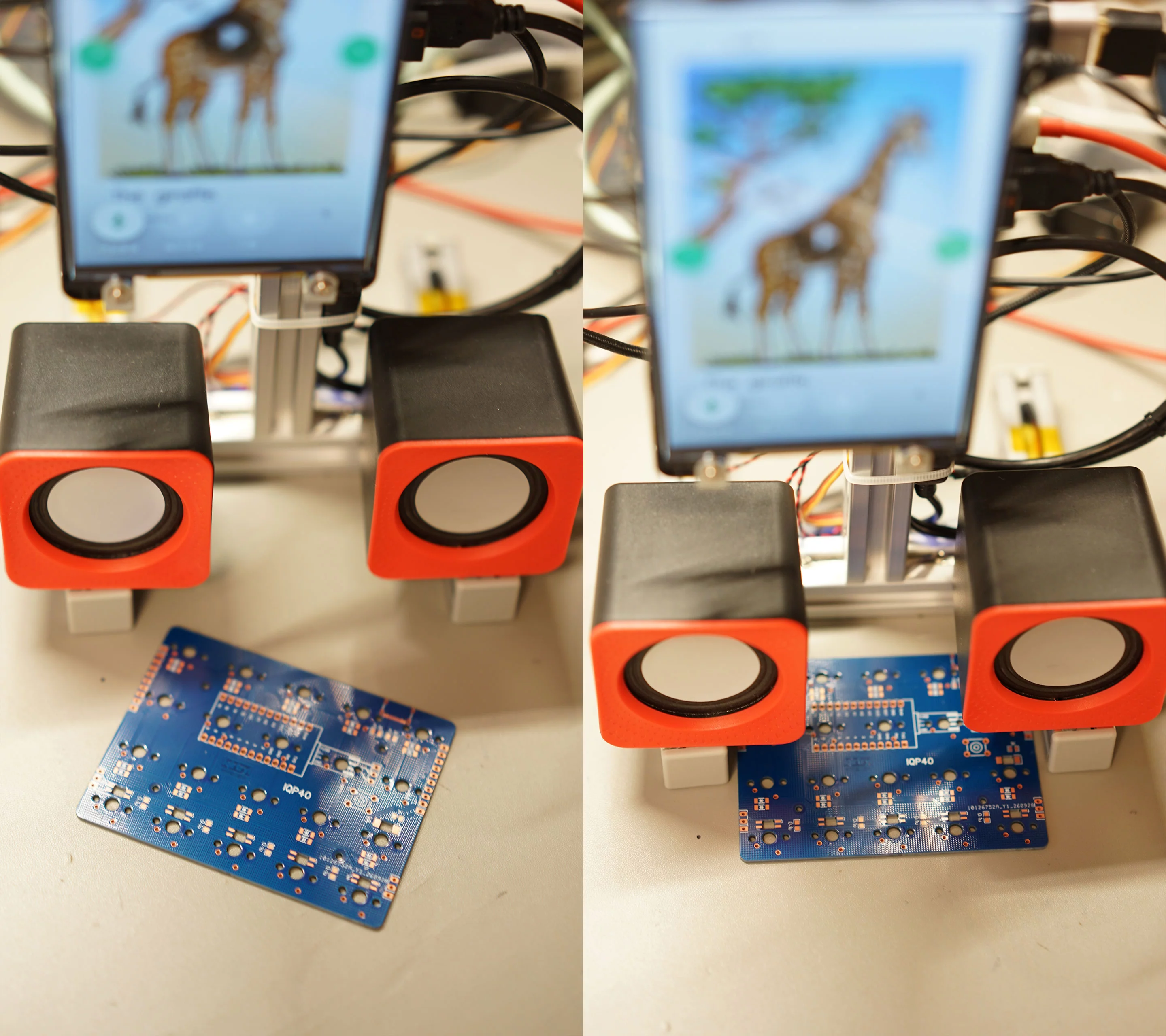

既然需要增加 MCU，便进一步考虑做一个机械小键盘，为孩子提供更明确的实体按键。为体验 PCB 制作流程，已经使用嘉立创的免费打板服务完成一版小键盘 PCB 打样，免费打板的体验也不错。不过，当时以体验为主，方案选择较随意，后续组装、固件和调试仍有工作量，目前尚未开始组装与实现。

当前测试直接通过 USB 连接电脑键盘，利用现有 Linux 输入事件链路验证网页操作。软件先把按键转换为翻页、确认、返回等控制命令，再通过 WebSocket 驱动页面；因此后续更换专用小键盘时，可以复用已有的业务控制协议。

这项取舍让网页互动与专用输入硬件分别推进：先把使用流程跑通，再根据实际操作需求完善按键布局和硬件实现。

08 · 语音控制与音频共享

语音交互采用本地 sherpa-onnx 唤醒与在线 ASR、LLM、TTS 的组合。语音程序独立运行，通过主程序接口控制设备。

USB 麦克风 / ALSA 采集
 → 音频前处理 → 离线 KWS / VAD
 → 在线 ASR → LLM 结构化意图
 → 本地校验 → 媒体检索 / Robot API
 → 按真实执行结果生成反馈 → 在线 TTS → 扬声器

语音设计将实时音频采集与网络等待分离：采集线程通过预分配、有界队列交付音频，业务运行时处理请求、超时和取消。新唤醒通过会话代次与取消机制隔离旧任务，避免已取消的云端回复继续触发操作。

LLM 输出先转为结构化意图，再由本地校验与路由执行。回复依据真实执行回执生成，让“已经播放”这样的反馈对应实际执行结果。语音设计覆盖媒体检索、播放控制、相册和英语学习入口。

音频共享：一套拾音与外放设备，服务多个程序

设备只有一个 USB 拾音器和一套接在板端 3.5 mm 输出上的音箱，但使用音频的程序不止一个。语音助手需要持续监听唤醒词，英语学习网页需要录音；语音回应与故事、动画播放也需要使用同一套音箱。

这里有两个不同的问题：输入端需要把同一份采集音频提供给多个消费者，输出端需要将多个播放来源送往同一个硬件出口。仅在各程序中填写相同的声卡地址，不能保证多进程共享成功。

USB 拾音器：采用 dsnoop 共享采集

主程序 README 明确记录了 ALSA dsnoop 方案，并提供命名采集端 vvr_mic_shared。语音助手和英语学习录音都接入共享 PCM，由 dsnoop 将同一硬件采集流提供给不同消费者。

USB 拾音器 / ALSA 硬件采集
    ↓ dsnoop 共享采集端（vvr_mic_shared）
    ├─ 语音助手：持续唤醒检测与语音识别输入
    └─ WPE WebKit：英语学习录音

共享采集端需要固定硬件支持的采样格式、采样率与通道数；不同消费者若有不同要求，可在共享端外通过 plug 或应用侧转换。plughw 本身负责格式转换，不能代替 dsnoop 的多客户端采集共享。

浏览器接入还涉及设备发现：项目部署了 WebKit 设备枚举插件，让网页录音能够选择共享 PCM，而不是绕过它直接打开 USB 硬件。安装流程还会迁移已知的语音助手直连配置，并检查重启后的采集就绪状态。

这一选择让英语学习录音和语音唤醒可以接入同一拾音硬件，减少模式切换时的设备释放与重开。dsnoop 只解决音频流共享；是否在跟读期间处理唤醒事件，以及如何避免课程声音干扰识别，仍由业务与回声处理策略决定。

3.5 mm 音箱：统一播放入口与混音方案

现有 README 确认媒体播放通过 GStreamer alsasink 使用命名输出 vca_output，默认连接板端 3.5 mm 音箱。语音回应也接入同一个共享输出入口，避免两个程序分别独占硬件播放设备。

输出端采用的方案是 ALSA dmix 软件混音：多个程序提交各自的 PCM 音频，由共享混音端合并后输出到板端声卡。不同来源的采样率或通道格式，可以通过外层 plug 适配。语音回应与媒体播放因此能够共享同一套音箱

语音助手 TTS ─────────────┐
                         ├─ 统一共享 PCM → dmix → 板端声卡 → 3.5 mm 音箱
GStreamer 故事 / 动画音频 ─┘

该方案要求各进程进入同一个混音实例，并统一底层设备、格式与共享参数；仅给两个输出配置相似的名称，不能保证它们实际共享。网页使用 WebKit 的 autoaudiosink，还需要核对它最终选择的输出路径，确保它没有绕过共享入口。

能同时播放，还需要能听清楚

采集共享和播放混音解决的是设备访问问题。语音回应时是否降低媒体音量、暂停故事、回应结束后恢复播放，则属于业务策略，不能由 dmix 自动完成。媒体音量与 TTS 音量应分别控制，避免修改总输出音量时一并压低语音回应。

同样，音箱外放会重新进入麦克风。dsnoop 与 dmix 都不提供声学回声消除；AEC 需要与实际外放相对应的参考音频。如果语音助手只取得自己的 TTS 参考，就不能宣称同时消除了其他进程播放的故事或动画回声。完整的外放唤醒和打断效果，需要结合最终混音路径与实机测试验证。

这部分设计体现了对音频设备、格式协商、多进程共享与业务交互边界的区分：底层解决“多个程序能否接入”，上层解决“孩子在这个场景中该听到什么”。

09 · 技术选型背后的判断

10 · 第一次使用：扫码配网与日常操作

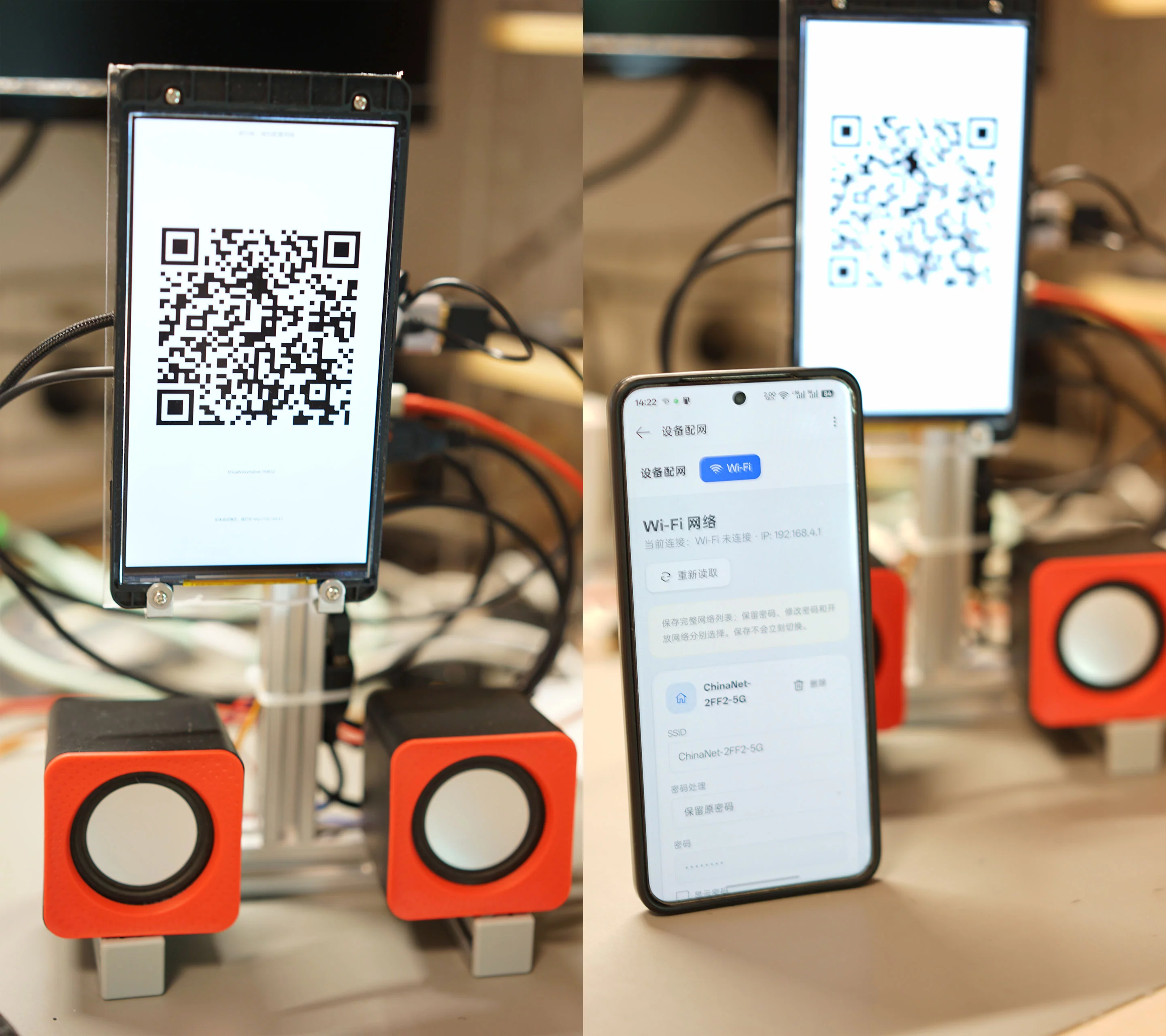

第一次使用先完成配网。设备没有可用网络，或用户通过扩展板热键触发时，进入配网模式：开发板切换为 Wi-Fi 热点，屏幕显示二维码。手机扫码并连接设备热点后，进入 Wi-Fi 配置页面，填写家庭网络信息并提交，设备再退出热点模式、切换为客户端连接家庭网络。

使用顺序：开机 → 进入配网 → 扫码连接设备热点 → 填写并提交家庭 Wi-Fi → 设备切换连接模式 → 回到日常界面。

为什么采用热点与客户端分时切换

Orange Pi Zero 2W 的官方用户手册将无线器件列为 20U5622，支持双频 802.11 a/b/g/n/ac 与蓝牙 5.0。这里按官方手册使用该型号标识；模块名称、内部芯片名称与 Linux 驱动名称不应混为一谈。Orange Pi Zero 2W 用户手册，硬件特性

在本项目的板端驱动环境与使用验证中，Wi-Fi 不能同时承担热点（AP）和客户端（STA）两种角色。因此，配网需要按阶段交接同一无线接口。这个限制按项目环境描述，不能仅凭型号断言芯片在所有系统中都不支持 AP + STA 并发；后续可附板端 iw list 的有效接口组合记录。

另一条路线是通过蓝牙连接手机，把 Wi-Fi 信息发送给设备。但在本项目考虑的实现方式下，还需要配套 App，增加开发、安装和维护成本。最终选择热点加本地网页，让家长使用手机已有的扫码与浏览器能力完成配置。

这一取舍降低了首次使用门槛，也让配网入口在尚未接入家庭网络时仍可用。AP 切换为 STA 时，手机与设备热点的连接会断开，属于切换过程的正常现象。扫码后的页面弹出方式可能因手机系统而异；连接热点后也可访问 http://192.168.4.1/。

配网如何与播放系统协作

网络管理由独立 Rust 服务 VisualVoiceManager 承担，通过 Unix socket IPC 请求 VisualVoiceRobot 暂停视频或图片、全屏显示二维码，并在配网成功后恢复播放。

这让网络管理与媒体渲染有清晰的职责边界。当前 README 还明确了浏览器模式的差异：Cog 占用显示时，需要先停止网页，才能显示配网二维码。

配网后的日常入口：以语音操作，网页辅助管理

配网后，孩子主要通过语音选择故事、动画、相册或英语学习模式。语音程序解析意图，检索家长准备的内容并调用主程序执行。许多日常操作可以直接通过语音完成，无需先打开网页。网页则为家长提供另一种明确的管理与控制方式。

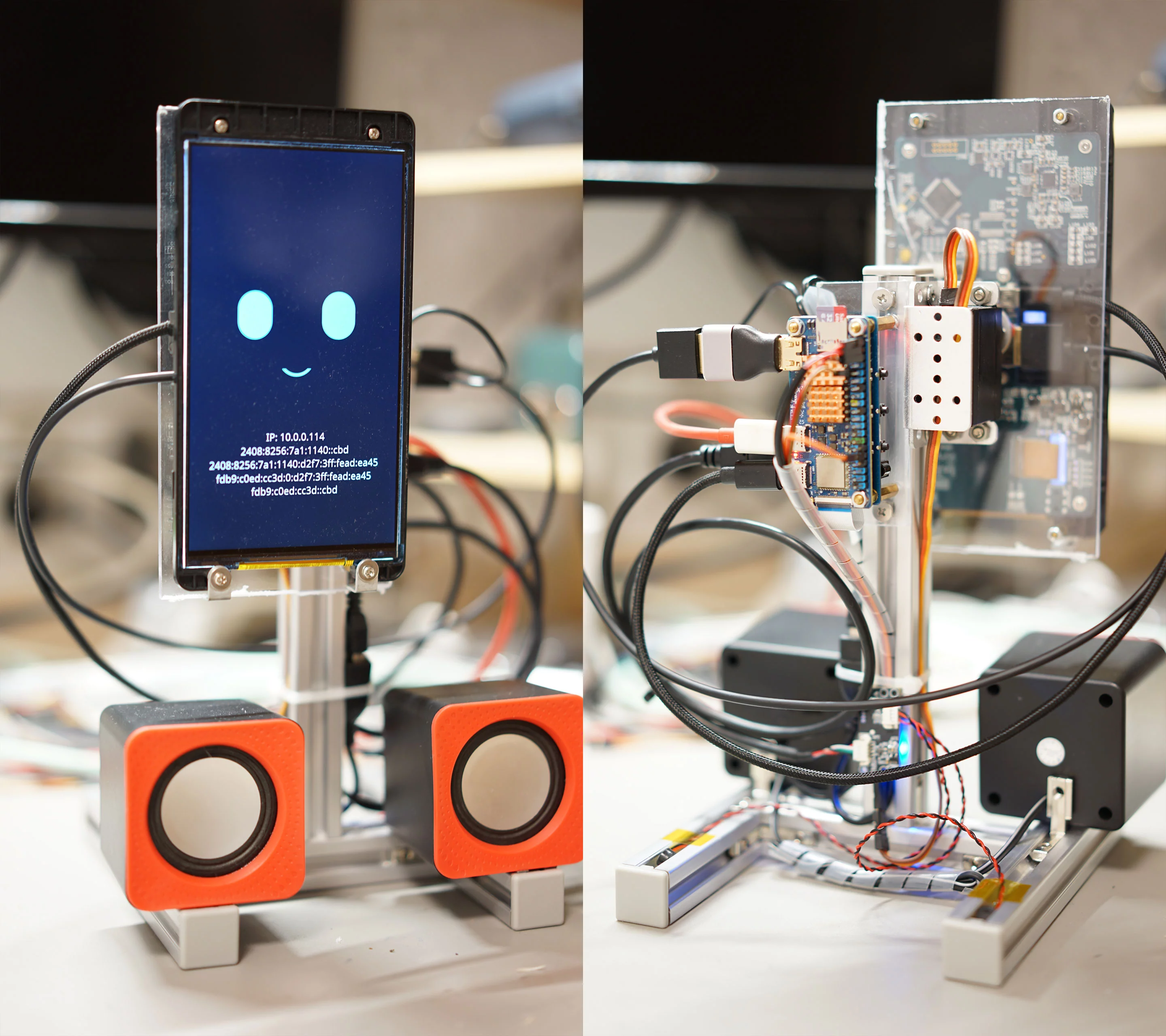

配网完成后，设备默认界面显示眨眼表情和当前 IP。家长在同一局域网通过 http://设备IP:8088/ 打开管理页，配置内容目录、选择音频输出，或直接选择媒体播放。

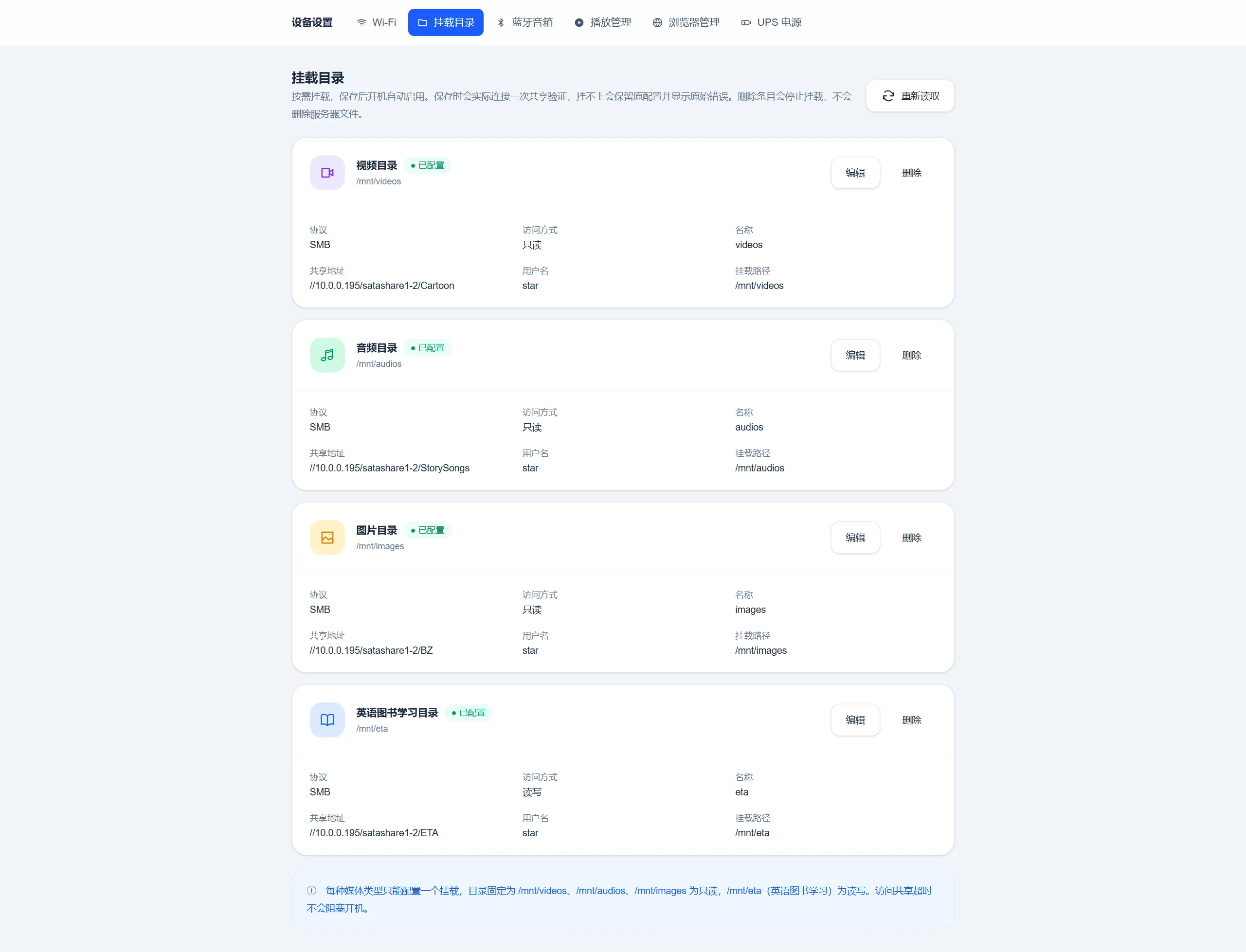

家长配置 NAS，并持续扩充内容

视频、音频和照片统一由家庭 NAS 管理，通过 SMB/NFS 等网络共享挂载到设备。家长在 NAS 目录中整理和更新内容，设备读取对应目录，无需逐次向 SD 卡复制媒体文件。英语学习目录支持读写，用于学习内容与录音数据；视频、音频和图片目录采用只读挂载。

主程序启动后扫描音视频目录，并按配置定时同步到 SQLite。媒体检索采用 jieba-rs 分词与 FTS5 召回，为网页选择和语音找内容提供统一的媒体库基础。

检索、播放与队列管理

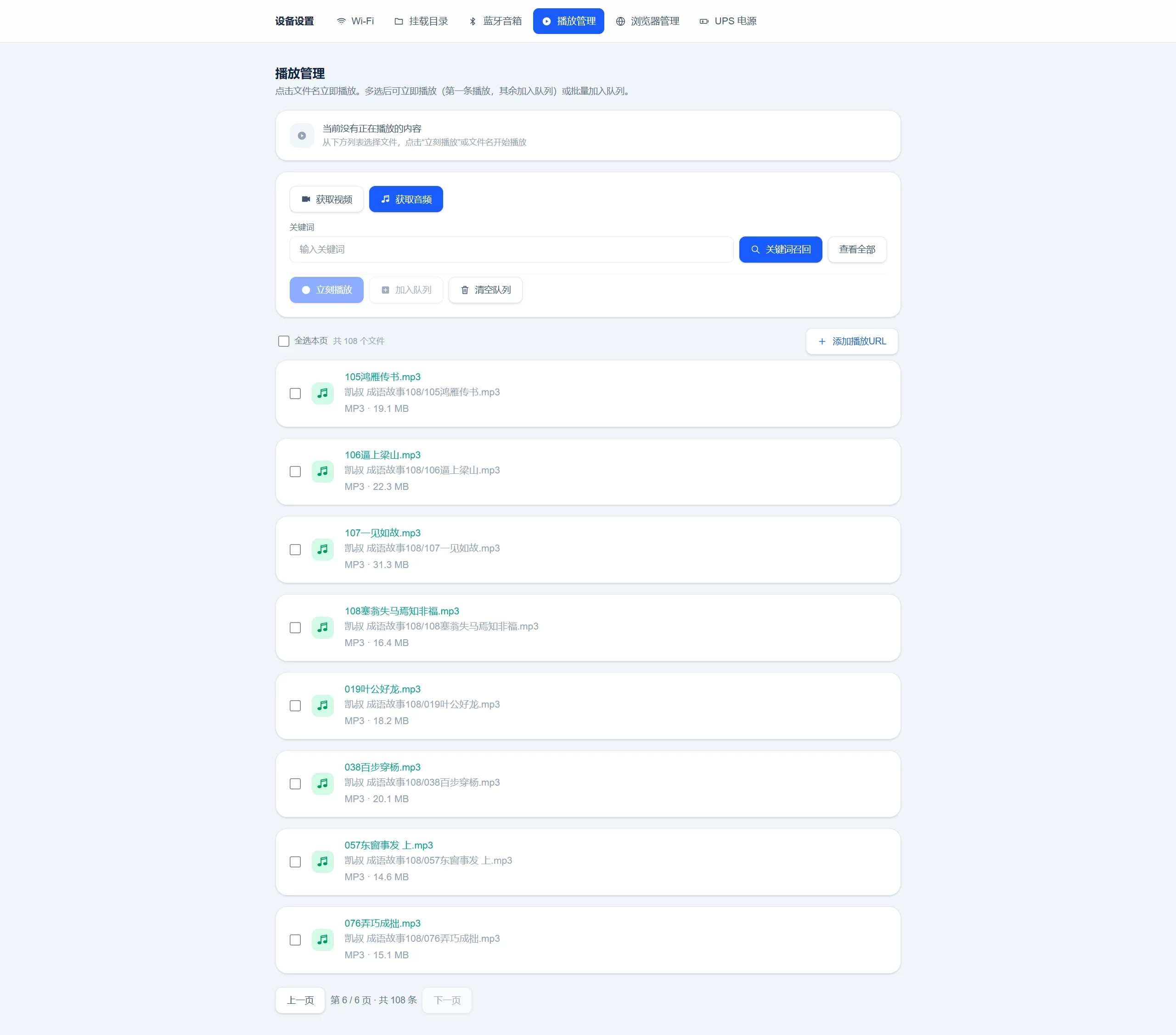

家长可以查看文件列表、输入关键词检索、立即播放或加入队列。当前管理页截图展示了一组包含 108 条文件的音频库；这是该次演示的数据量，不代表设备容量上限。

视频和音频支持暂停、恢复、下一项和队列播放；视频还支持时间跳转。播放结束后自动取同类队列下一项，队列耗尽后回到默认界面。相册与独立音频可以共存，因此照片展示和听故事可以组合使用。

英语学习中的翻页、录音与回放

进入英语学习模式后，设备运行英语绘本网页。孩子可以通过板端输入选择等级和图书、翻页、开始或停止录音，并回放自己的录音。

Go 服务读取 Linux 键盘事件，将其映射为控制命令，再通过 WebSocket 推送给页面。浏览器负责界面响应，实体输入不必模拟鼠标点击。页面状态保存在 SQLite，重连时恢复等级、图书和章节位置。

目前使用 USB 电脑键盘测试，具体按键映射以板端配置为准。评分页面当前使用 Mock 分数，不分析真实发音；真实语音评测通过 Provider 接口预留。

从默认界面进入不同场景

默认画面显示眨眼表情与当前 IP。听故事时可以保留默认画面或配合相册；看动画时进入视频模式；查看照片时根据内容方向转屏；英语学习则进入绘本网页，通过按键完成章节切换和录音操作。媒体队列耗尽或停止播放后，设备恢复默认显示。

11 · 总结

项目的广度体现在跨领域能力形成了完整的使用流程：从结构和电气连接，到操作系统、驱动、多媒体、网页、实时通信和语音服务，每一层都服务于同一组家庭需求。

软件设计功底体现在职责边界、状态和资源管理：模式切换交接显示所有权，媒体队列维护播放过程，实时音频与网络任务分离，麦克风通过共享采集协调，网页状态在重连后恢复。

独立完成路线的能力，则体现在把“器件可以连接”推进到“服务能够部署、内容能够管理、使用流程能够展示”。照片与视频支持原型的实物及显示效果，README 提供接口和实现说明；二者结合让工程叙述可追溯。

从低成本器件到实际可操作的设备，这个项目将需求、硬件、系统软件和交互组织成了一套完整方案。其价值体现在选择合适的技术、处理组件之间的边界，并独立把整个使用流程连接起来。

12 · 后续补充

下一步是完成英语学习专用小键盘。PCB 已通过嘉立创免费打板服务完成打样，后续需要推进器件组装、固件实现、按键映射及整机联调。目前继续使用 USB 电脑键盘验证学习页面的交互。

已有 WebSocket 控制协议将按键输入与页面操作分开，专用键盘完成后可以复用翻页、确认、录音和回放等业务指令。
